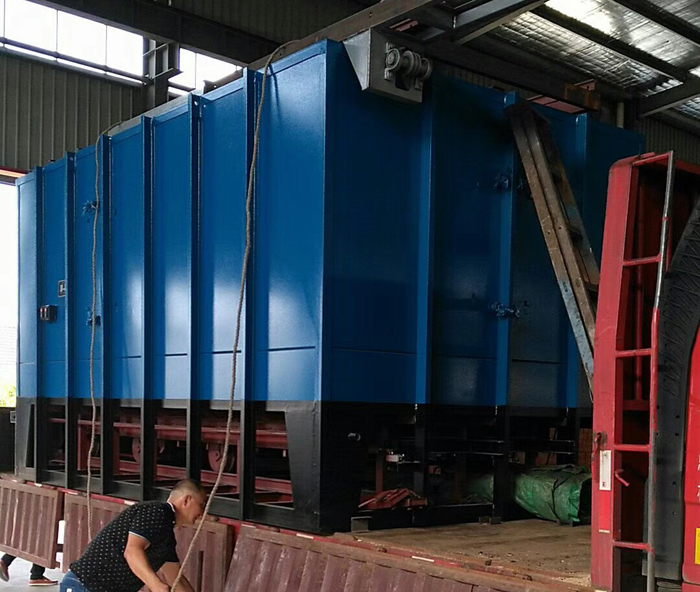

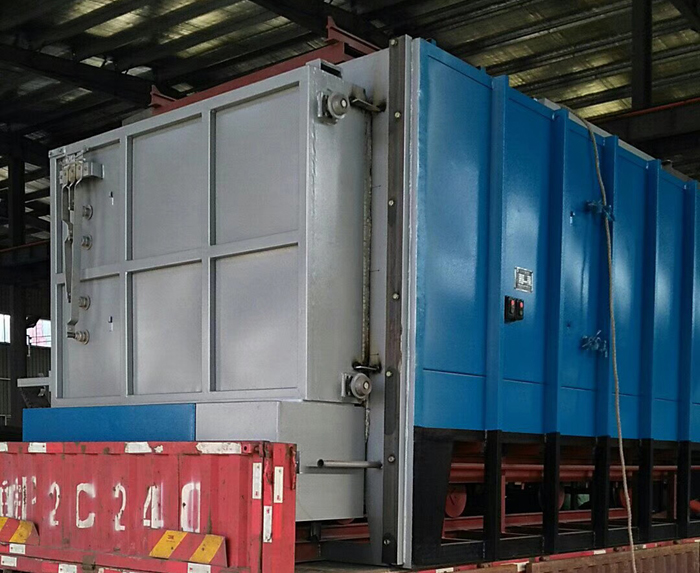

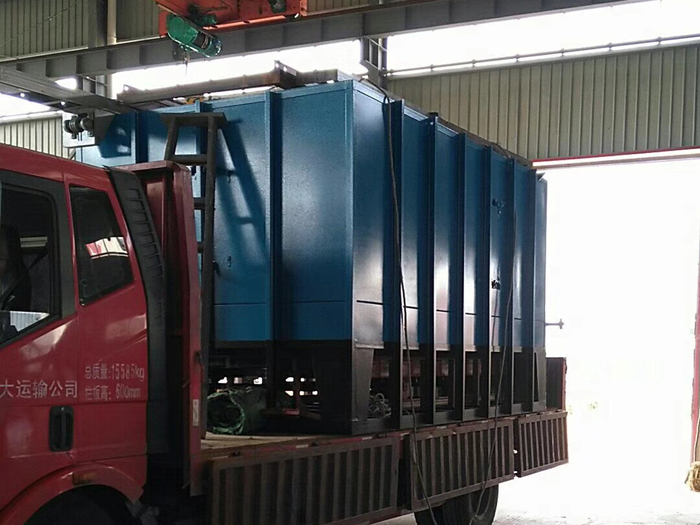

大新臺車爐發往浙江溫州

臺車爐是gj標準JN型周期式作業爐，超JN結構，采用復合纖維保溫，超輕質高強度微珠真空球JN磚， 生產防掉絲上斜20°擱絲磚，爐口防工件撞擊磚，自動密封臺車和爐門，一體化連軌，不需基礎安裝，放在水平地面即可使用。主要用于高鉻、高錳鋼鑄件、灰口鑄鐵件、球墨鑄鐵件、軋輥、鋼球、破碎機錘頭、耐磨襯板淬火、退火、時效以及各種機械零件熱處理之用。

1.一般臺車爐外殼由鋼板和型鋼焊接而成，電爐爐襯材料采用超輕質0.6g/cmЭJN耐火保溫磚砌筑，夾層置硅酸鋁纖維氈保溫，爐殼與爐襯硅鋁釬夾層之間填充膨脹至石粉保溫，爐口采用重質防撞磚、臺車面層重質高鋁防壓磚。電爐爐體與臺車之間采用迷宮式耐火材料砌筑外。本電爐加熱元件均為螺旋狀發熱體，擱置在爐側擱絲磚及臺車砌體上，加熱元件材料為GJ通用0Cr25AL5，元件zui高使用溫度1200℃。

臺車上安裝有鉻錳氮耐熱鋼爐底板或1200℃碳化硅爐底板以承載工件之用，為了防止工件加熱后產生氧化皮通過爐底板的縫隙落入底部加熱元件周圍而造成加熱元件的損壞，需要經常定期地吹掃臺車爐底板下方的氧化皮，一般每周吹掃一次，吹掃時將爐底析吊起，用壓縮空氣將電阻絲槽內的氧化皮屑吹掃干凈。

臺車爐爐門的升降是通過滾動輪在導軌上，上下滾動而實現的，這樣既**了關閉爐門時爐門砌體與爐體砌體之間的吻合密封，又**了在開啟的過程中不會摩擦損傷砌體，爐門及臺車運動均是由電動機通過蝸輪蝸桿減速機減速，鏈條傳動來提供的，并裝有電磁制動器進行適當?shù)恼{(diào)整。

為提高爐溫均勻性，電爐采用多區加熱，并在爐門和后墻上布置加熱元件，加熱元件布置圖及接線圖，電阻絲繞制成形圖均附在技術文件中，應妥善保管，以便將來維修更換。

大功率電爐配套多臺電爐自動控溫柜，分別對多區加熱進行自動控溫和對爐門臺車運行控制，每臺電柜上裝有二塊儀表，一塊為中園圖自動記錄儀，主要對爐溫進行自動控制和自動記錄，另一塊為數顯控溫儀，主要對爐溫進行超溫自動斷電保護，并具有當主控儀表?yè)p壞時，代替主控儀表進行自動控溫的功能，當作超溫報警斷電保護功能使用時，應將儀表設定溫度調整到高于主控儀表50℃范圍。

大功率電爐配套多支熱電偶、多根補償導線、分別與多臺電柜的儀表配合使用。

臺車爐出廠時配套自動控溫柜、熱電偶、補償導線、爐底板一套、爐外輕軌。用戶自備安裝用所有連接導線、埋地下水管等，供方派人指導安裝接線及調試。

2、JN型全纖維臺車爐，本系列電爐外殼有鋼板和型鋼焊接而成，爐體底部與臺車輕軌連為一體，用戶只須放于平整的水泥地面即可使用。

臺車爐爐襯采用全纖維結構，相對磚式爐膛JN60%左右，采用優質長纖維刺毯為原料，使用專用設備根據爐體制成各種規格。

加熱元件采用高溫電阻合金絲繞制成帶狀和螺旋狀，分別吊掛在爐側、爐門、后墻及安放臺車擱絲磚上，并用高鋁瓷釘固定，安全簡潔。 臺車上安裝有耐壓抗高溫的鑄鋼爐底板，以承載工件之用，因此爐底板與爐體接觸處采用插入式接觸。為**正常使用，需要經常用壓縮空氣將電阻絲槽內的氧化皮屑吹掃干凈，注意防止氧化皮卡在爐絲內引起短路。

爐門裝置主要由爐門架、爐門提升橫梁、減速器、鏈輪、傳動軸和軸承等部分組成，爐門升降通過減速器上正反傳動來帶動爐門的升降。爐門壓緊裝置采用國內先進的彈簧式壓緊結構，當爐子需要提升時，爐門的自重通過杠桿將爐門自動松開，并水平移出一段距離后上升，當爐門下降到位，爐門放下到臺車上的滑輪上面需壓緊時，由彈簧的彈力再通過杠桿將爐門水平移進到壓緊密封狀態，此種結構的壓緊裝置使?fàn)t門上的纖維平面與爐口棉之間無摩擦產生，具有安全性能好、使用使命長的特點。

臺車框架采用型鋼焊接成形，其鋼性**在滿負荷下不變形。內用耐火磚砌筑，易碰撞部位和承重部位用重質磚砌筑，增強爐襯結構強度，臺車的行走采用自行式結構，由減速機傳動鏈輪帶動走輪在軌道上行走。臺車密封采用自動迷宮式結構和軟接觸雙密封，臺車進入爐內通過凸輪及滾輪斜面作用，自動升起后進行密封。

臺車開出，連鎖控制，即稍打開爐門后，自動切斷加熱元件，同時恢復加熱元件電源。 為了縮短冷卻工藝時間，爐頂可設有加快冷卻用排氣裝置，冷卻到一定溫度打開、關閉打開操作由操作人員在爐子一側通過手動機構或自動控制來完成。并可選配臺車傾斜卸料機構。電控部分主要包括溫控、操作兩部分。溫控采用國產數顯表交流接觸器實行普通位式控制，另配記錄儀記錄完整工藝曲線，并可超溫報警；操作采用按扭加燈光顯示，實現對臺車進出、加熱元件通斷及爐門升降等動作的控制，并設有連鎖裝置，當爐門升高工或關閉至一定位置時臺車可進行動作，安全可靠。
